Optimap3 Deflectómetro portátil para medición de superficie
Una solución de medición de superficie avanzada que proporciona mapas 3D de textura y defectos con rapidez y precisión. Usando deflectometría avanzada, mide aspectos difíciles de cuantificar visualmente (como “piel de naranja”, ondulación y DOI) y ayuda a controlar y mejorar la calidad superficial en industrias exigentes como automotriz, pinturas y plásticos.
Furniture size guidelines
The compact and well-proportioned silhouette of both the seats and the small sofa, opens up to a new way of using the dining space.
A new, more intimate way of opening up new visual and proportional horizons of the living space, both in homes and in hospitality venues.
The possibility of having both the armchair and the dining and lounge small armchairs.
| Specification | Chair | Armchair | Sofas |
| Height | 37" | 42" | 42" |
| Width | 26.5" | 32.5" | 142" |
| Depth | 19.5" | 22.5" | 24.5" |
| Assembly Required | No | No | Yes |
| Packaging Type | Box | Box | Box |
| Package Weight | 55 lbs. | 64 lbs. | 180 lbs. |
| Packaging Dimensions | 27" x 26" x 39" | 45" x 35" x 24" | 46" x 142" x 25" |
Descripción
El Optimap PSD es un instrumento portátil y de alta precisión diseñado para mapear y cuantificar la calidad de la superficie de materiales y recubrimientos, ofreciendo datos objetivos y representativos que sustituyen evaluaciones visuales subjetivas.
Utiliza una técnica óptica avanzada llamada Deflectometría de Fase Escalonada (Phase Stepped Deflectometry – PSD) que permite obtener un mapa topográfico 3D completo de la superficie en una sola medición, mostrando defectos, textura, ondulación y variaciones de acabado con una resolución que va más allá de lo que el ojo puede ver.
¿Cómo funciona?
- El Optimap PSD captura la topografía de la superficie mediante una combinación de patrones de luz y una cámara integrada que analiza la reflexión deformada.
No se requiere movimiento del instrumento durante la medición. - La operación es óptica (sin partes móviles), lo que reduce errores y evita daño en la superficie.
- Mapea áreas amplias (por ejemplo 95 × 70 mm en versiones clásicas o alrededor de 65 × 54 mm en Optimap3) en pocos segundos.
¿Qué mide? y ¿Qué cuantifica?
El Optimap PSD cuantifica objetivamente múltiples aspectos de la superficie, como:
✔ Textura superficial
✔ Piel de naranja (orange peel)
✔ Ondulación (waviness)
✔ DOI (Distinctness of Image)
✔ Defectos locales, como inclusiones, indentaciones, grietas o asperezas visible y no visibles a simple vista
Los resultados pueden mostrarse en unidades trazables del Sistema Internacional (SI) o en escalas industriales específicas (K, Ka, Kb, Kc, Kd, Ke).
Visualización y análisis

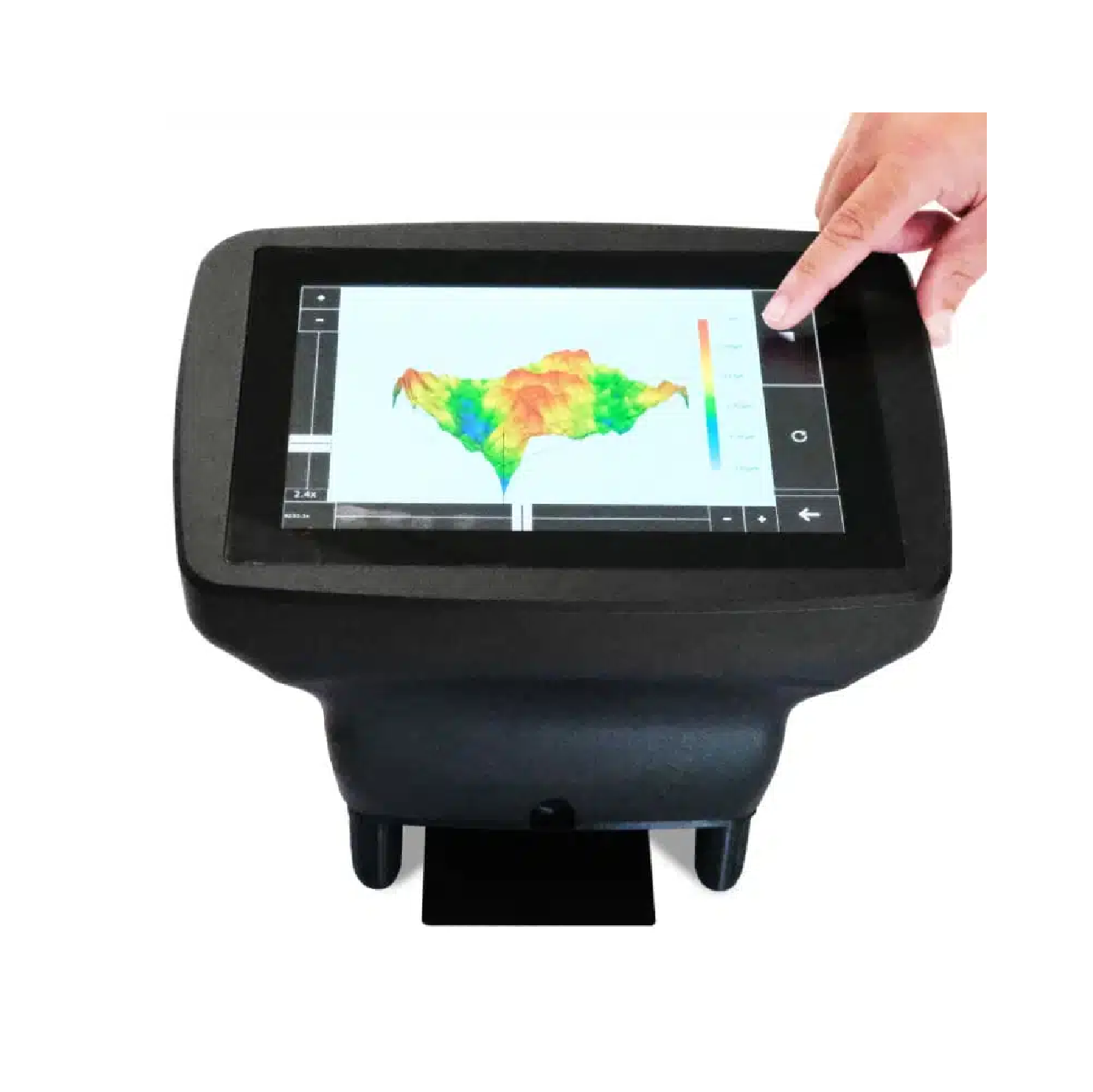

El instrumento ofrece una pantalla táctil intuitiva para visualizar mapas topográficos en 3 D y datos numéricos.
Los resultados pueden transferirse a PC vía USB o SD para análisis avanzado y generación de informes.
El software Ondulo Reader permite análisis sofisticado de textura y defectos, con informes detallados.
Aplicaciones ideales
Este equipo es ideal cuando se necesita control objetivo de calidad superficial, especialmente en industrias donde la apariencia del producto es crítica:
🏭 Industrias principales
✔ Automotriz (acabados de carrocería e interiores)
✔ Pinturas y recubrimientos (control de textura y defectos)
✔ Plásticos y compuestos – superficies moldeadas
✔ Electrodomésticos y electrónica (cubiertas y paneles)
✔ Muebles lacados y materiales decorativos
✔ Metal pulido y superficies de alto acabado
Aplicaciones concretas
Control de calidad en línea de producción
Inspección de lotes antes del acabado final
Investigación y desarrollo de nuevos procesos de recubrimiento
Evaluación de defectos que afectan percepción visual y rendimiento del producto
| Especificación | Detalle |
|---|---|
| Tecnología de medición | Deflectometría de Fase Escalonada (PSD) |
| Área de medición | ~95 × 70 mm (versión clásica), ~65 × 54 mm (Optimap3) |
| Resolución lateral | 37 – 75 µm según versión |
| Parámetros cuantificables | Textura, ondulación, DOI, piel de naranja, defectos locales |
| Salida de datos | Mapas topográficos 3D, gráficos, valores numéricos |
| Visualización | Pantalla táctil integrada, 10.1″ en algunos modelos |
| Transferencia de datos | USB, SD Card |
| Software | Rhopoint Ondulo Reader |
| Alimentación | Batería recargable / corriente |
| Accesorios suministrados | Placa de verificación, USB, manual, software, base de medición |
| Peso y dimensiones | ~3.0–3.5 kg, portátil (con arneses opcionales) |
